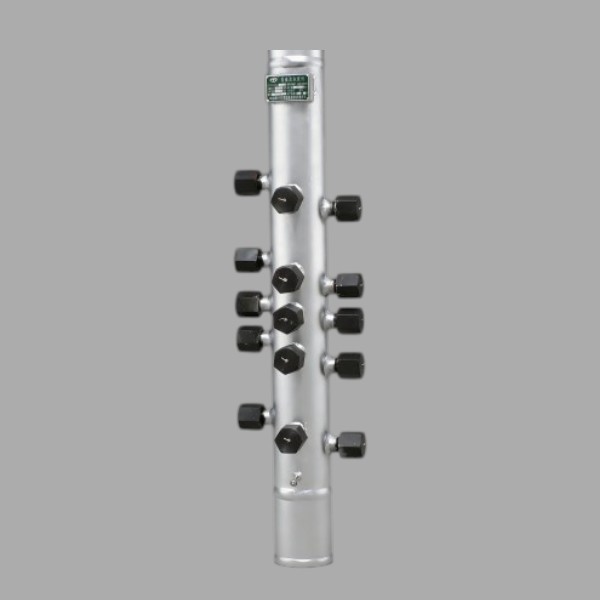

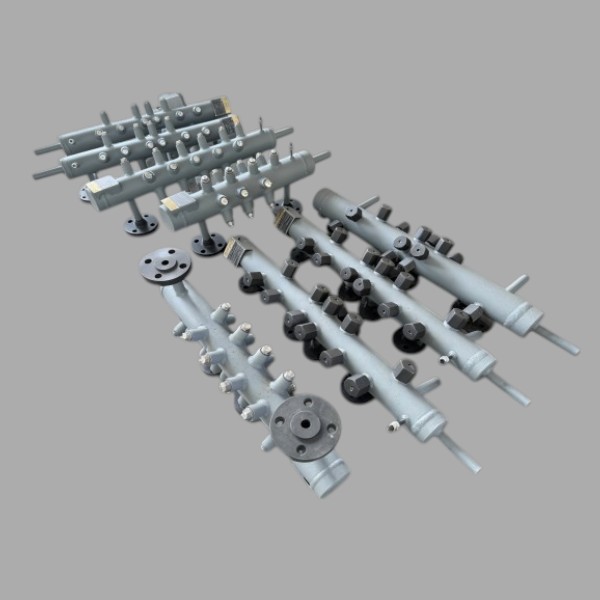

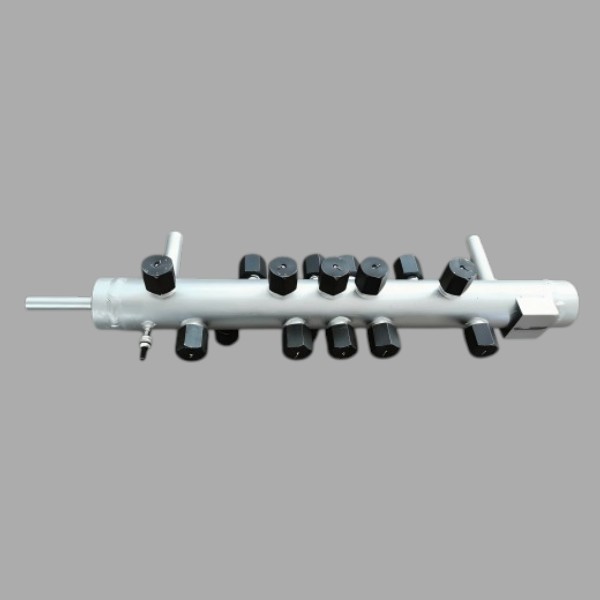

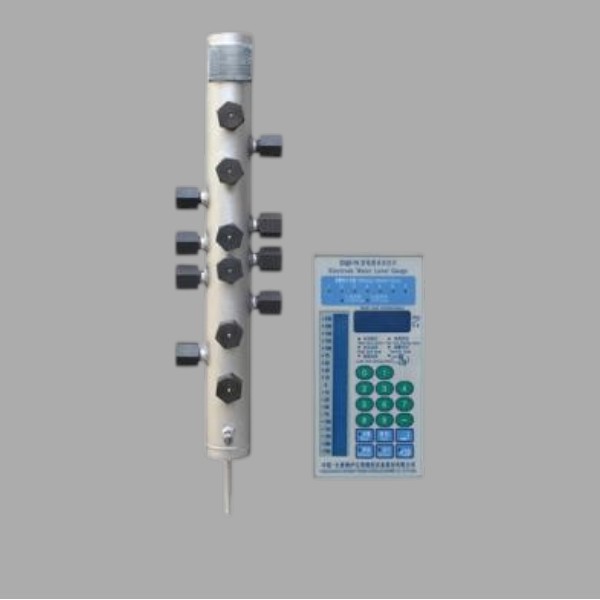

Измерительная камера электродного уровнемера
1、Измерительная камера электродного уровнемера обладает высокой устойчивостью к давлению, что позволяет использовать её в тяжелых условиях эксплуатации, включая высокие температуры и давление.
2、Конструкция измерительной камеры включает корпус, керамические электроды и уплотнительную систему. Электроды устойчивы к высоким температурам и эрозии, обеспечивают стабильные изоляционные характеристики и сохраняют работоспособность в течение длительного времени без отказов.
3、Чёткое определение состояний «замкнуто/разомкнуто» электродов, высокая помехоустойчивость сигнала, невосприимчивость к качеству воды, пенообразованию или масляным загрязнениям, что гарантирует точность измерений.
Описание
маркер
Описание продукции:
Измерительная камера электродного уровнемера работает на принципе сообщающихся сосудов, соединяясь с барабаном котла или резервуаром и синхронно отражая изменения уровня воды. Используя разницу в электропроводности воды и пара, камера преобразует изменение импеданса между электродами и корпусом в коммутационные электрические сигналы, которые передаются на вторичный прибор. Это обеспечивает местный и дистанционный контроль уровня воды. Продукция широко применяется на тепловых электростанциях для контроля уровня в барабанах котлов, в нефтехимической промышленности, а также для измерения уровня в деаэраторах, подогревателях высокого и низкого давления, испарителях, баках и других ёмкостях. Обеспечивает надёжные сигналы дискретных уровней для индикации, сигнализации и защитных блокировок.
Преимущества продукции:
1、Удобство обслуживания: возможна индивидуальная замена электродов и очистка камеры через продувку без остановки основного оборудования, что значительно снижает эксплуатационные расходы.
2、Минимальное влияние на работу: операции продувки и очистки не нарушают непрерывность работы основного оборудования, обеспечивая эффективность производства.
3、Высокая адаптивность: межосевое расстояние может быть выбрано в соответствии с требованиями, доступны фланцевые или сварные соединения. Электроды могут быть запрессованного или вворачиваемого типа, что позволяет гибко адаптироваться к различным условиям монтажа на объекте.
Соответствующие технические параметры:
| Модель продукции | DQS □ -1.6～ 32- □ Y/X | |||||||||
| Номинальное давление (МПа) | 1.6 | 2.5 | 4.0 | 6.4 | 10 | 16 | 25 | 32 | ||
| Рабочее давление (МПа) | ≤1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 11.5 | 15.5 | 21.5 | ||
| Значение компенсации смещения вниз Δh=H-h | 0 | 25 | 50 | 70 | ||||||
| Рабочая температура (°C) | Температура насыщенного пара | |||||||||
|
Тип интерфейса |
Фланцевое（ 4 ） | Сварное（ 6） | ||||||||
| PN1.6 | PN2.5 | PN4.0 | PN6.4 | PN 10 |
d1 × S1 (mm)/МатериалØ 38 × 5 /20G |
|||||
| DN25 | DN20 | |||||||||
| JB/T8 1-94 | JB/T82.2-94 | |||||||||
| B ( вогнутая поверхность ) | ||||||||||
| Характеристики сточной трубы: d2 × S2 (мм)/материал | Ø 28 × 4 /20G | |||||||||
| Размеры корпуса D × S (мм)/Материал | Ø 89 × 4 /20G | Ø 89 × 14 /20G | Ø 89 × 16 /20G | |||||||
| Типы электродов | □ Запрессованный （ Y ） □ Вворачиваемый（ X ） (Пользователь может выбрать самостоятельно) | |||||||||
| Размеры отверстия приборов (высота × ширина) мм | □ 152 × 76 □ 76 × 152 □ 152 × 152 □ 205 × 76 (Выбирается пользователем; если не выбран, по умолчанию 152 × 76) | |||||||||
| Расстояние от центра паропровода до L (мм) | 440 、 600 、 670 、 800 ，Нетиповые размеры изготавливаются по требованию заказчика. | |||||||||
| При оформлении заказа пользователю следует руководствоваться параметрами, приведенными в таблице выше, и указать необходимые параметры в соответствии с инструкциями по заказу. Особые требования могут быть согласованы (значения компенсации смещения вниз, указанные в таблице, должны быть определены одновременно с местным двухцветным указателем уровня). | ||||||||||
Часто задаваемые вопросы (FAQ):
Вопрос 1: Удобно ли обслуживание продукции?
Ответ: Обслуживание очень удобное. Возможна индивидуальная замена электродов, продувка и очистка камеры без остановки основного оборудования, что не влияет на производственный процесс.
Вопрос2: Снижаются ли со временем изоляционные свойства керамических электродов? Возможно ли возникновение токов утечки?
Ответ: Керамические электроды обладают отличной стабильностью изоляции при высоких температурах, а их гладкая поверхность препятствует отложению примесей. Изоляционное сопротивление остаётся высоким при длительной эксплуатации. В сочетании с уплотнительной конструкцией камеры эффективно предотвращается утечка пара и перекрытие по поверхности между электродами. В нормальных условиях эксплуатации токи утечки и ложные сигналы не возникают. Конструкция продукции полностью учитывает долгосрочную надёжность работы в промышленных условиях.
Вопрос3: Как измерительная камера соединяется с барабаном котла или резервуаром? Какие существуют способы монтажа?
Ответ: Измерительная камера соединяется с барабаном котла или резервуаром по принципу сообщающихся сосудов. Поддерживаются фланцевые или сварные соединения, что позволяет гибко адаптироваться к условиям трубопроводной обвязки на объекте. Кроме того, электроды могут быть запрессованного или вворачиваемого типа, что удобно для различных привычных методов обслуживания.
О компании:
ООО «Чанчуньский приборный завод программного управления котлами» основано в 1980 году и является специализированным производителем оборудования для контроля уровня жидкостей и паров для энергетики Китая. Являясь отраслевым лидером, продукция компании широко используется на почти тысяче угольных электростанций Китая и у производителей котельного оборудования, а также поставляется на экспорт в комплекте с оборудованием в более чем десять стран, включая Пакистан, Турцию, Индию, Индонезию, Таиланд, Вьетнам, Филиппины, Бангладеш, Иран и Ирак. Компания последовательно обеспечивает надёжное оборудование для энергетической и нефтехимической промышленности как в Китае, так и за рубежом.
Награды и сертификаты:
Предприятие признано Национальным высокотехнологичным предприятием, Научно-техническим частным предприятием г. Чанчунь, Показательным предприятием г. Чанчунь по патентной деятельности, Показательным предприятием г. Чанчунь по информатизации производства, Лауреатом премии «Пять лучших», Объектом трудовых отношений класса А и др. Обладает 2 национальными патентами на изобретения, 28 национальными патентами на полезные модели, 12 лицензиями на программное обеспечение. Сохраняет лидирующие технические позиции на национальном уровне, часть разработок достигла международного передового уровня.
Послепродажное обслуживание:
1.Если после проверки техническим отделом будет подтверждено, что проблема связана с качеством продукции, компания направит квалифицированных специалистов для её решения до полного удовлетворения заказчика.
2.В течение одного года при отказе, вызванном производственным дефектом (за исключением быстроизнашивающихся деталей или вспомогательных компонентов), компания обязуется провести бесплатный ремонт.
3.Бесплатное дистанционное обучение персонала заказчика и техническое консультирование.
