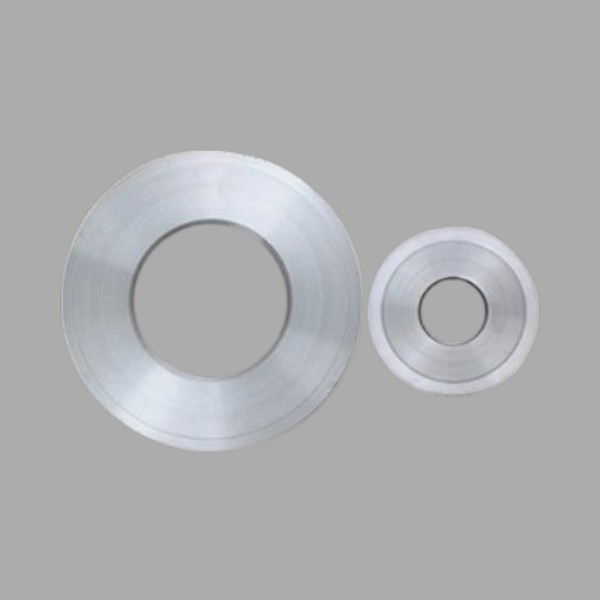

Дроссельное устройство измерения расхода
1、Дроссельное устройство измерения расхода использует стандартную диафрагму, сопло с длинным входным конусом и другие типы сужающих устройств, обеспечивая высокую точность измерения расхода.
2、Устройство имеет простую конструкцию, что облегчает техническое обслуживание и ремонт.
3、Дроссельное устройство измерения расхода подходит для измерения различных сред, включая жидкости и пар, имеет широкий диапазон давлений и адаптировано для работы в условиях высоких температур и высокого давления.
Описание
маркер
Описание продукта:
Дроссельное устройство измерения расхода создаёт локальное сужение потока в трубопроводе, вызывая перепад давления. Совместно с дифманометром или дифференциальным манометром устройство позволяет в реальном времени отображать мгновенный или накопленный расход. Продукция включает кольцевые камеры, фланцевые диафрагмы, сопла с длинным входным конусом и другие модели, которые могут быть выбраны в зависимости от диаметра трубопровода и характеристик среды.
Характеристики продукта:
1、Удобство монтажа: возможна установка на горизонтальных и вертикальных трубопроводах, гибкая прокладка импульсных линий, простое обслуживание.
2、Надёжная конструкция: цельносварная конструкция и высокопрочное фланцевое соединение, отсутствие утечек, длительный срок службы.
3、Высокая точность: строгий контроль прямых участков до и после сужающего устройства, а также соосности диафрагмы, обеспечивающий точность измерений.
Соответствующие технические параметры:
| № | Наименование | Модель | Условный диаметр DN (мм) | Условное давление PN (МПа) |
| 1 | Стандартная диафрагма с кольцевой камерой (угловой отбор давления) | HL-2320KH | 50~400 | 0.5~10 |
| 2 | Стандартная диафрагма с отдельными сверлёными отверстиями (угловой отбор) | HL-2320KZ | 400~100 | 0.6~2.5 |
| 3 | Стандартная диафрагма с фланцевым отбором давления | HL-2320KF | 50~400 | 1.0~10 |
| 4 | Стандартная диафрагма с D-D/2 отбором давления | HL-2320KJ | 50~600 | 0.6~10 |
| 5 | Сопло с короткой кольцевой камерой | HL-2320PH | 175~350 | <32 |
| 6 | Диафрагма с короткой кольцевой камерой | HL-2320KH(D) | 50~250 | <32 |
| 7 | Комбинированное сопло с длинным входным конусом | HL-2320CP | 80~350 | ≤32 |
| 8 | Стандартная диафрагма с фланцевым отбором давления | HL-2320KB | 50~250 | 1.0~10 |
Области применения:
Дроссельное устройство измерения расхода предназначено для измерения и регулирования расхода жидкостей, пара и других сред в промышленных трубопроводах. Оно обеспечивает высокоточный и надёжный контроль мгновенного или накопленного расхода. Простота монтажа, совместимость с различными диаметрами труб и условиями давления позволяют широко использовать устройство в трубопроводах технологических процессов в таких отраслях, как котельные, теплоэнергетика, электроэнергетика, химическая и металлургическая промышленность, обеспечивая стабильную и эффективную работу процессов, а также лёгкость обслуживания и длительную эксплуатацию.
Часто задаваемые вопросы (FAQ):
Вопрос 1: Каковы последствия перебоя подачи сжатого воздуха?
Ответ: Сжатый воздух должен подаваться круглосуточно без перерывов. Если подача воздуха прерывается более чем на 4 часа, охлаждение и продувка прекращаются, что может привести к загрязнению линз и даже перегреву основного блока. Рекомендуется оснащать систему мониторингом подачи воздуха и резервным воздушным контуром.
Вопрос 2: Есть ли особые требования к расстоянию измерения и углу наклона?
Ответ: Расстояние измерения может регулироваться на месте в зависимости от измеряемого объекта. При монтаже с помощью кронштейна и панели следует отрегулировать направление наведения детектора, обеспечив попадание поля обзора в нужную область дымовых газов.
Вопрос 3: Как влияет длительное бездействие электрического клапана?
Ответ: Если электрические клапаны в системе не используются длительное время, рекомендуется один раз в месяц включать/выключать их вручную, чтобы предотвратить заедание сердечника или старение уплотнений, которые могут повлиять на нормальное открытие/закрытие.
О компании:
Компания Changchun Boiler Instrument Program Controlled Stock Co., Ltd. основана в 1980 году. Занимает значительную площадь, располагает современным производственным цехом и хорошо оснащённой испытательной лабораторией, что обеспечивает надёжную базу для разработки и производства высокоточных приборов. В компании работает несколько сотен сотрудников, включая профессиональную научно-исследовательскую группу, производственно-технический персонал и команду по контролю качества, что позволяет осуществлять полный контроль качества на всех этапах — от проектирования и производства до проверки. Годовая производственная мощность достаточна для удовлетворения потребностей крупных промышленных заказчиков. Компания также поддерживает изготовление на заказ в соответствии с требованиями клиентов, обеспечивая эффективное и стабильное применение продукции в системах измерения расхода и уровня в таких отраслях, как электроэнергетика, химическая и металлургическая промышленность.
Соответствующие сертификаты:
Сроки поставки и гарантия качества:
Сроки поставки зависят от типа продукции: готовая продукция обычно отгружается в течение 7–15 дней, стандартные серийные заказы — через 20–30 дней, изготовленная на заказ продукция или крупные комплектные системы — через 30–60 дней. Сроки поставки могут быть согласованы в зависимости от срочности проекта и корректировки производственного графика. На всю продукцию предоставляется гарантия — 1 год. При правильном монтаже и обслуживании расчётный срок службы изделия составляет более 4 лет.
Производственные мощности и минимальный заказ:
Компания располагает стандартизированной производственной базой и специализированными производственными линиями. Общая годовая производственная мощность составляет более 5000 комплектов. Годовой выпуск каждого типа продукции может превышать 800 комплектов, что обеспечивает стабильное выполнение серийных заказов, крупных комплектных поставок и долгосрочных контрактов. Стандартная серийная продукция, а также приборы или изделия специальных спецификаций могут быть заказаны от 1 комплекта. Поддерживаются также небольшие пробные заказы и комплектные поставки под проекты.
