Комбинированное устройство для измерения расхода и степени сухости влажного пара
1、Комбинированное устройство для измерения расхода и степени сухости влажного пара обеспечивает онлайн-измерение степени сухости влажного пара, массового расхода и количества переносимого тепла, гарантируя достоверность данных.
2、Устройство одновременно измеряет мгновенный массовый расход пара и количество переносимого тепла, обеспечивая чёткий контроль объёма впрыскиваемого пара и передаваемого тепла в каждой точке измерения.

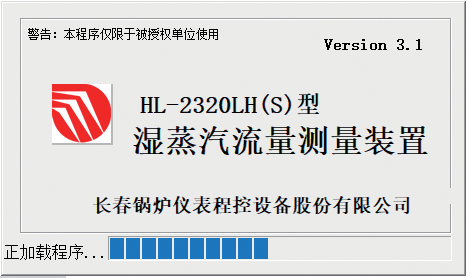

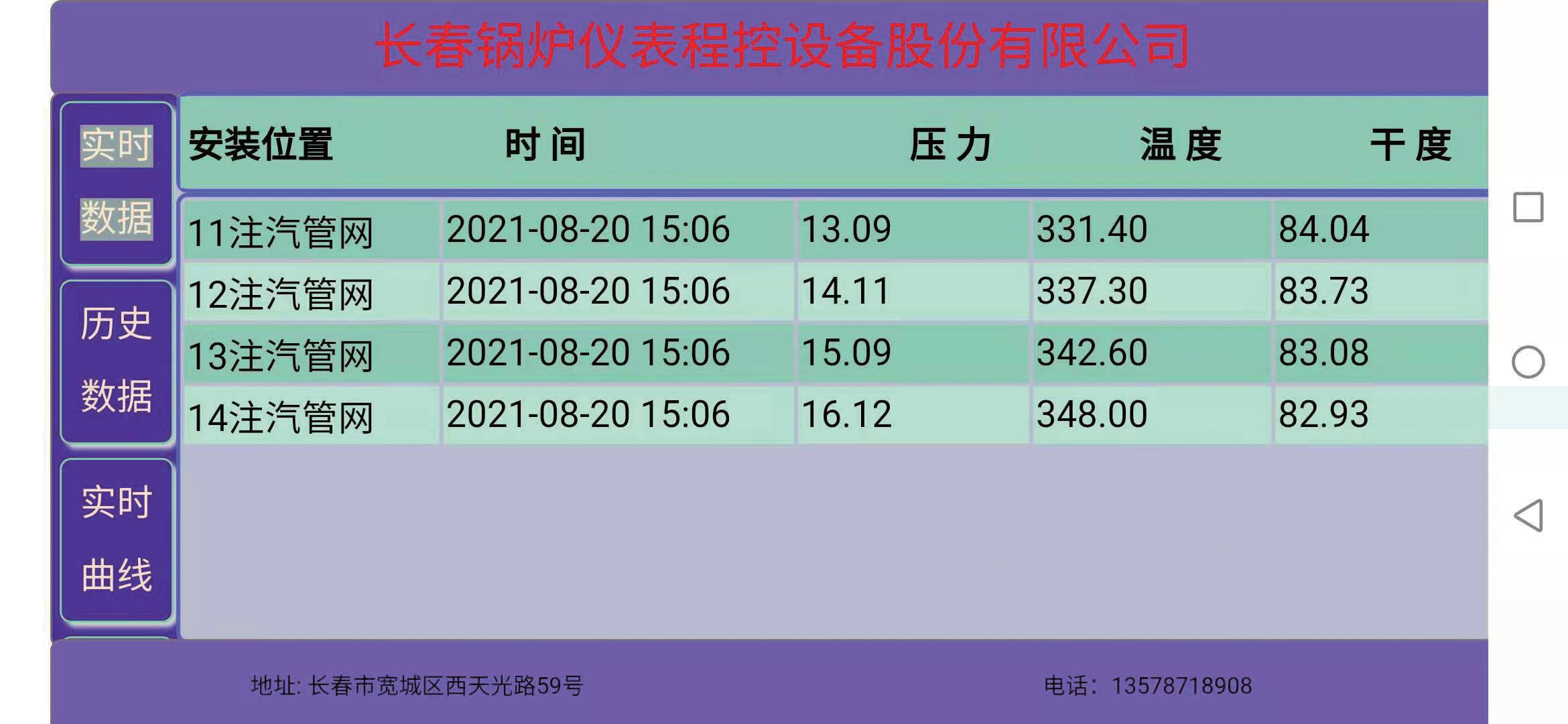

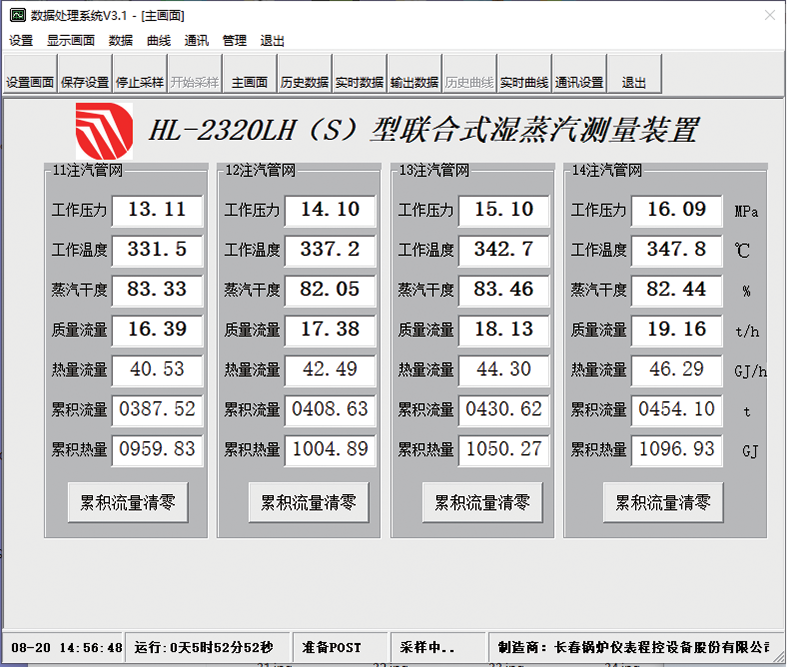

3、Комбинированное устройство для измерения расхода и степени сухости влажного пара оснащено промышленным контроллером и сенсорной системой отображения, позволяющими в реальном времени вычислять и отображать степень сухости и расход.
Описание
маркер
Описание продукта:

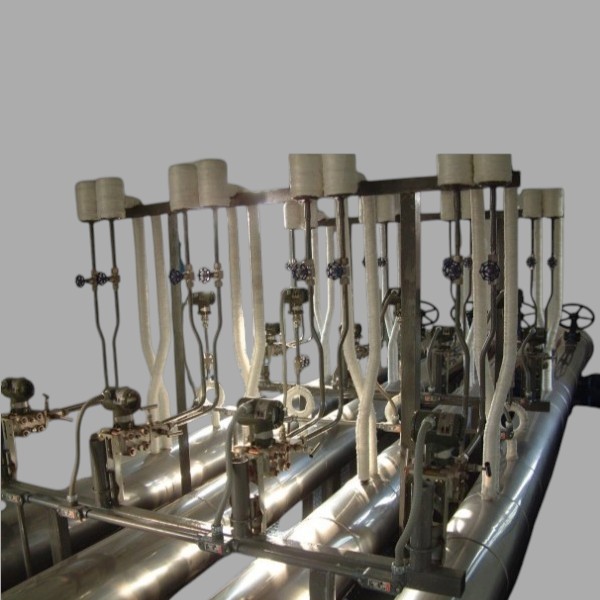

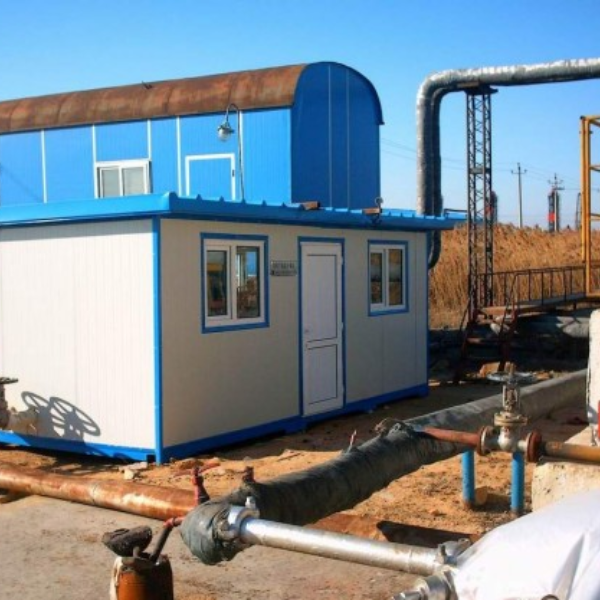

Комбинированное устройство для измерения расхода и степени сухости влажного пара может использоваться как самостоятельное измерительное оборудование, устанавливаемое последовательно непосредственно на выходе котла, в ответвлениях трубопроводной сети или на устьевых платформах. Устройство поддерживает онлайн-измерение и накопленный учёт степени сухости пара, массового расхода и количества переносимого тепла. Система состоит из первичных измерительных элементов (стандартная диафрагма, труба Вентури), высокоточных датчиков давления, датчиков температуры и промышленного контроллера. Для расчёта свойств пара используется актуальная формула IAPWS-IF97, что обеспечивает высокоточное определение степени сухости, массового расхода и количества переносимого тепла. Данные могут отображаться в реальном времени, сохраняться и формировать исторические отчёты; предусмотрена совместимость с управлением от верхнего уровня (АСУ ТП) для полностью автоматизированного управления.
Характеристики продукта:
1、Гибкость монтажа: поддерживается установка в одной точке или в нескольких точках измерения.
2、Высокая надёжность: точная калибровка сужающих устройств, качественная обработка конденсата в дифференциальных импульсных линиях, наличие функции коррекции по температуре и давлению.
3、Реальное автоматическое регулирование: возможна интеграция в замкнутую систему управления котлом или с регулирующим клапаном для реализации ПИД-регулирования степени сухости пара и расхода на отдельной скважине, что повышает тепловую эффективность котла.
Соответствующие технические параметры:
| Диаметр трубопровода | Dn50～Dn400 mm |
| Диаметр импульсных трубок | Φ 16 x 3 mm |
| Рабочее давление | 2.5～22 МПа |
| Рабочая температура | < 427 ℃ |
| Тип соединения | Под приварку |
| Диапазон измерения расхода | 2.5～25 t/h |
| Точность измерения степени сухости | ± 5.0 % |
| Точность измерения расхода | ± 5.0 % |
FAQ:
Вопрос 1: Можно ли установить данное оборудование на существующий трубопровод?
Ответ: Да. Устройство спроектировано как независимый измерительный блок и может быть установлено последовательно непосредственно на существующий выходной трубопровод, в ответвления сети или на устьевую платформу без привязки к другим опорным величинам.
Вопрос 2: Помогает ли устройство в управлении процессом теплового воздействия на пласт (термошахтной разработкой)?
Ответ: Да. Благодаря онлайн-измерению степени сухости, расхода и количества переносимого тепла устройство предоставляет точные данные для управления котлом и объёмом закачки пара в отдельную скважину, поддерживает автоматизированное управление, оптимизацию затрат на тепловое воздействие и повышение эффективности закачки пара.
Вопрос 3: Сложно ли обслуживание и консервация при остановках?

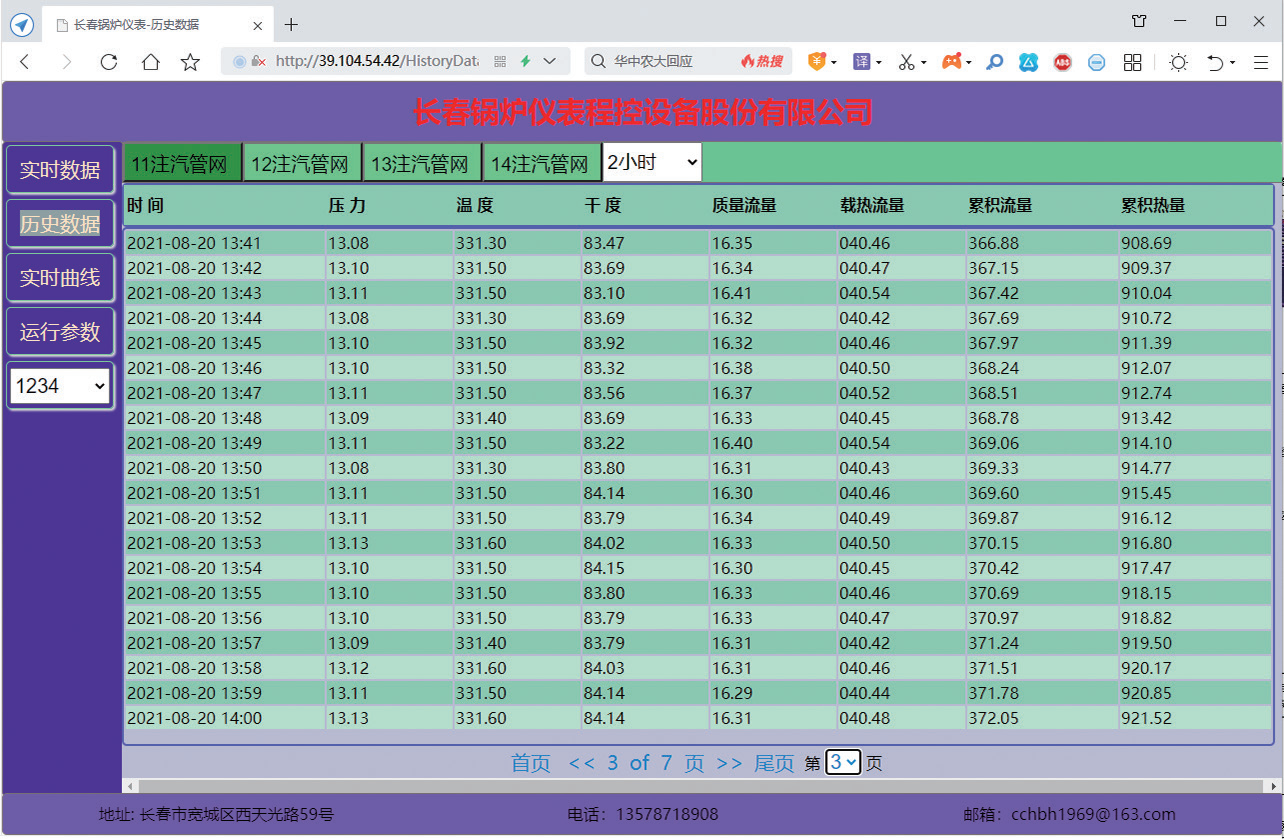

Ответ: Устройство спроектировано с учётом удобства обслуживания. Дифференциальные импульсные линии и регулирующий клапан требуют периодической проверки. Системное программное обеспечение позволяет выполнять резервное копирование данных и выдаёт подсказки о неисправностях. При остановке достаточно слить воду в соответствии с процедурой — операции безопасны и надёжны.
О компании:
ООО «Чанчуньский приборный завод программного управления котлами» основано в 1980 году и является ведущим китайским производителем оборудования для промышленной автоматизации и измерительной техники. Компания располагает современной производственной базой площадью более 30 000 м², оснащённой передовым производственным и контрольным оборудованием, что обеспечивает крупносерийное стабильное производство. Штат сотрудников насчитывает около 143 человек, из которых почти 40% составляют высококвалифицированные инженеры и технические специалисты, сформирована полноценная команда по исследованиям, разработке, производству и сервисному обслуживанию. Годовая производственная мощность компании превышает 1 000 комплектов различных измерителей расхода и тепла пара. Продукция широко применяется в энергетике, нефтехимии, на нефтяных месторождениях и в сфере промышленного теплового воздействия на пласт, получив высокое признание отечественных и зарубежных клиентов благодаря высокой точности, надёжности и полной системе послепродажного обслуживания.
Сертификат EAC
Условия поставки и гарантия качества:
Срок поставки зависит от типа продукции: товары со склада обычно отгружаются в течение 7–15 дней; стандартные серийные заказы — 20–30 дней; изготовление под заказ или крупных комплектных систем — обычно 30–60 дней. Конкретные сроки поставки могут быть скорректированы по согласованию с учётом срочности проекта. На всю продукцию предоставляется гарантия — 1 год. При правильной установке и обслуживании расчётный срок службы устройства составляет не менее 4 лет.
Производственные мощности и минимальный заказ:
Компания располагает стандартизированной производственной базой для тяжёлого оборудования и специализированными линиями. Общая годовая производственная мощность по всем категориям превышает 5 000 комплектов, выпуск различных типов продукции достигает более 800 комплектов в год, что позволяет стабильно выполнять серийные заказы, крупные комплектные поставки и долгосрочные контракты. Минимальный заказ — 1 комплект как для стандартной серийной продукции, так и для изготавливаемой под заказ или специальных модификаций. Поддерживаются также небольшие пробные заказы и комплектные поставки под конкретные проекты, что позволяет гибко удовлетворять потребности различных клиентов.
Стандарт упаковки:
Внешняя упаковка выполнена из усиленного деревянного ящика, размеры которого могут быть адаптированы под габариты изделия. Упаковка обладает высокой несущей способностью и устойчивостью к сжатию. Внутреннее пространство защищено влагозащитной плёнкой и оснащено амортизирующими прокладками, обеспечивающими всестороннюю защиту оборудования от влаги и ударов. Кроме того, в процессе упаковки применяются специальные фиксаторы и крепёжные элементы для предотвращения смещения или соударений при транспортировке. Общее решение по упаковке соответствует стандартам для внутригородских и международных морских/наземных перевозок, гарантируя безопасную и сохранную доставку оборудования к месту назначения.
