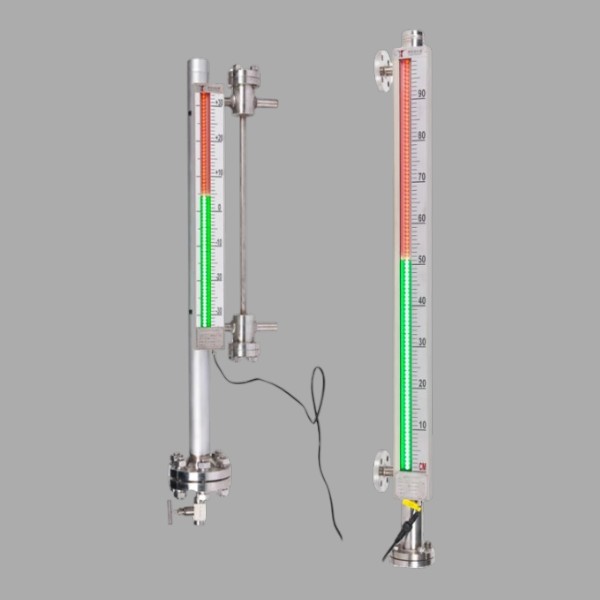

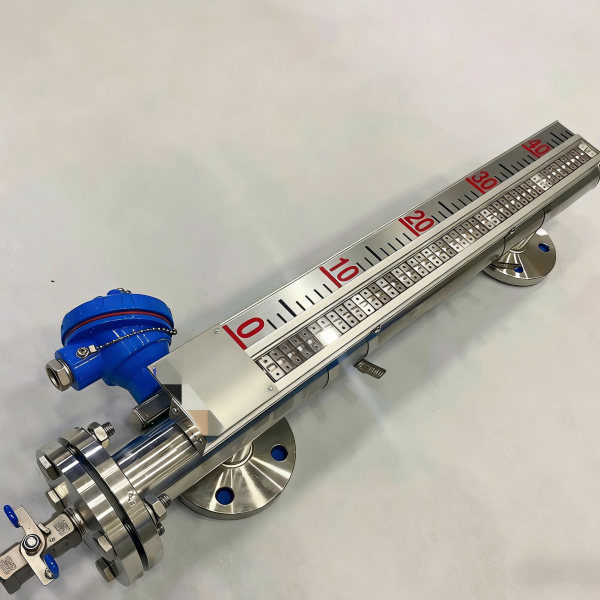

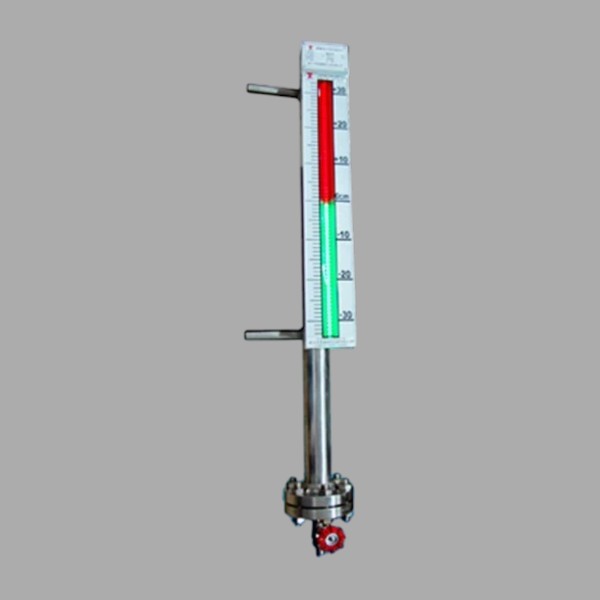

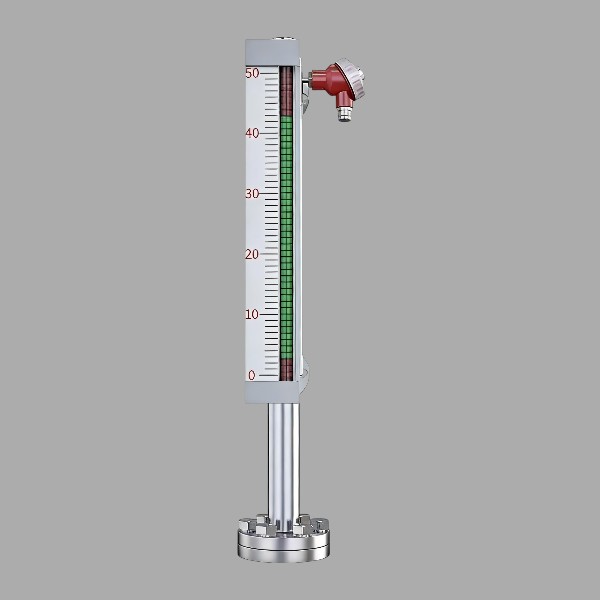

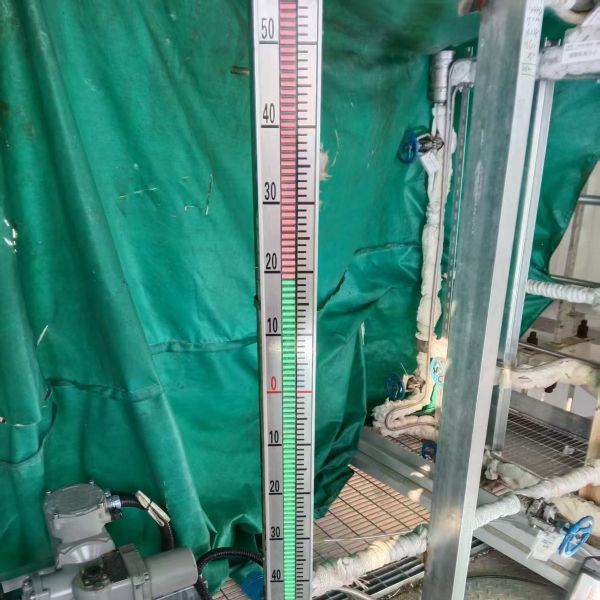

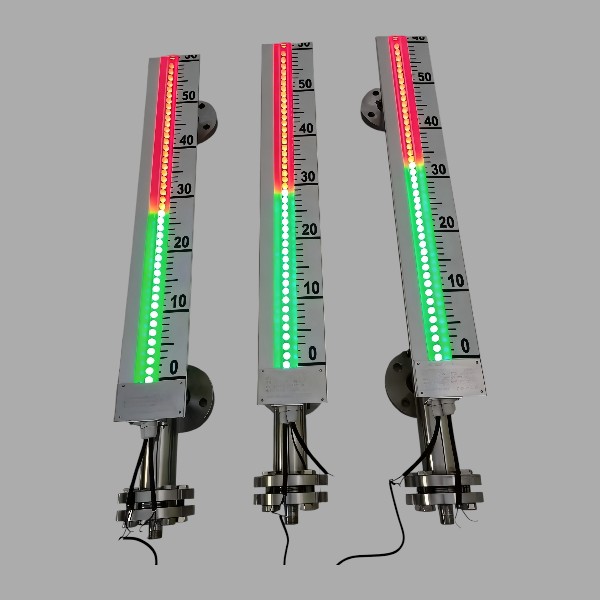

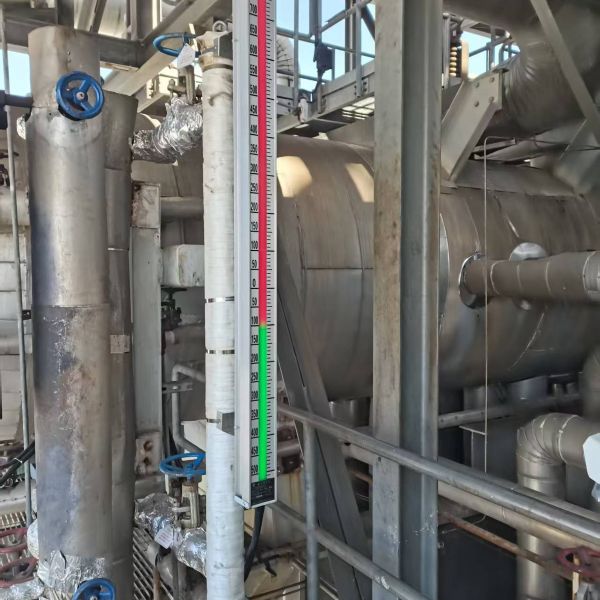

Магнитный поплавковый уровнемер (высокого давления фотоэлектрического типа)
1、Срок службы магнитного поплавкового уровнемера ≥100 000 часов, минимальные затраты на обслуживание, высокая надежность.
2、Уровнемер оснащён двухцветными сверхяркими LED-индикаторами или световой полосой красно-зелёного цвета, реализуя эффект «пар — красный, вода — зелёный», что обеспечивает чёткое визуальное разделение уровней и удобство считывания.
3、Ключевые компоненты имеют длительный срок службы: гарантия на поплавок — 1 год, срок службы около 2 лет; дисплей — около 3 лет; измерительная трубка — до 6 лет.
Описание
маркер
Описание продукта:
Магнитный поплавковый уровнемер (высокого давления фотоэлектрического типа) является идеальным прибором для контроля уровня жидкости в промышленности: нефтехимия, металлургия, энергетика, экология и др. Уровнемеры данной серии обладают высокой герметичностью и надежностью, подходят для измерения высокотемпературных, высоконапорных, токсичных, вредных и сильно коррозионных сред. Они имеют широкий диапазон измерений, яркое отображение, наглядные показания, безопасны в эксплуатации и просты в монтаже, устойчивы к коррозии. Сегодня они широко применяются на тепловых электростанциях и в нефтехимической промышленности, включая измерение уровня жидкости в паровых барабанах котлов, деаэраторах, конденсаторах, нагревателях высокого и низкого давления, отстойниках и масляных баках.
Конструкция продукта:
Магнитный поплавковый уровнемер (высокого давления фотоэлектрического типа) состоит из трубки, поплавка, индикатора и компонентов трубки для отбора проб. Основной корпус измерительной трубки изготовлен из нержавеющей стали 304, поплавок — из высокопрочного титана TC4 с коррозионной стойкостью и немагнитным материалом, индикатор — из алюминиевого профиля с двухцветными LED-элементами. Поскольку измеряемая среда и индикатор полностью изолированы, уровнемер обладает высокой герметичностью и безопасностью эксплуатации.
Основные технические параметры:
| Модель | B69-16～ 32/2L（ D） -CF | ||
| Номинальное давление (МПа) | 16 | 25 | 32 |
| Рабочее давление (МПа) | ≤ 11.5 | ≤ 15.5 | ≤ 21.5 |
| Температура среды (℃) | 0～ 400 | ||
| Плотность среды, кг/м³ | ≥ 0.60× 103 | ||
| Наружный диаметр цилиндра (мм) / Материал | Φ 89/304 | ||
| Внешний диаметр поплавка (мм) / Материал | Φ 60/TC4 | ||
| Размеры патрубков для подачи пара и воды (мм) / Материал | Φ 28× 4/304 | ||
| Размеры сточных труб (мм) / Материал | Φ 28× 5/20G | ||
| Расстояние от центра жидкостной фазы до нижнего края сливного фланца (мм) | 600 | ||
FAQ:
Q1: На что следует обратить внимание при установке?
A: Уровнемер должен быть установлен вертикально, отклонение оси ≤2°. При сварке избегайте попадания шлака внутрь корпуса; при фланцевом соединении используйте медную прокладку, намотанную прокладку или зубчатую прокладку. При вводе в эксплуатацию сначала закройте дренажный клапан, медленно откройте паровой клапан, затем постепенно откройте жидкостный клапан, чтобы избежать повреждения поплавка. Положение трубки отбора проб определяет отображаемое значение уровня и может быть слегка скорректировано.
Q2: Какие распространённые неисправности и методы их устранения?
A: Если индикатор уровня всегда находится внизу и не двигается: поплавок может заедать или быть повреждён, необходимо разобрать трубку и проверить поплавок на повреждения или утечку воздуха. Если уровень поднимается медленно или превышает фактический: возможно, заблокирован паровой путь — требуется немедленное устранение. Можно использовать «датчик положения поплавка» для проверки реального положения поплавка в трубке.
Q3: Как откалибровать правильность отображения уровня?
A: Закройте паровой и жидкостный клапаны, откройте дренажный клапан для опорожнения трубки. В этот момент все LED должны светиться красным. Затем закройте дренажный клапан, постепенно откройте паровой и жидкостный клапаны — уровень должен вернуться в исходное положение. При аномальном отображении можно слегка переместить трубку отбора проб для корректировки.
О компании:
Компания Changchun Boiler Instrument & Control Equipment Co., Ltd. основана в 1980 году, уставный капитал 42,73 млн юаней, активы 230 млн юаней. Старый завод занимал 12 500 м², новый завод после расширения — 39 000 м². Имеется более 100 единиц современного оборудования, включая числовые обрабатывающие центры. В компании работают 143 человека, из них 88 — административный и технический персонал, 72 имеют высшее образование, более 30 имеют средние и высокие квалификации и звание эксперта. Компания признана национальным высокотехнологичным предприятием, удостоена награды «AAA» по корпоративному имиджу Китая, сертифицирована ISO9001 и ASME, а также получила награды «Пять лучших» и известные торговые марки.
Продукция компании:
Компания разработала пять основных категорий продукции: приборы контроля уровня жидкости, оборудование для контроля заполняемости, промышленные телевизионные системы наблюдения, устройства измерения расхода и продукты автоматизации, охватывая почти 100 наименований и тысячи спецификаций. Все продукты имеют собственные права интеллектуальной собственности, включая 2 патента на изобретения, 28 патентов на полезные модели, 12 авторских прав на программное обеспечение. Продукция компании всегда соответствует ведущему национальному уровню, часть продукции соответствует международным стандартам.
Логистика и транспортировка:
Компания создала эффективную логистическую систему и стандартизированные процессы упаковки и транспортировки, обеспечивая безопасность продукции при дальних автоперевозках и морском экспорте. Благодаря многолетнему опыту международной транспортировки, компания поставляет продукцию в различные страны, обеспечивая клиентам надёжные и своевременные поставки.
связаться с нами
Сопутствующие популярные продукты
Погружной уровнемер
1、Погружной уровнемер преобразует изменение уровня жидкости в стабильный стандартный выходной сигнал, обеспечивая точность и надежность измерений. 2、Прибор оснащён встроенной температурной компенсацией и технологиями защиты от помех, что позволяет ему стабильно работать в сложных промышленных условиях и гарантировать точность сигнала. 3、Погружной уровнемер подходит для различных отраслей и условий эксплуатации, удовлетворяя потребности измерения уровня и границы раздела жидкостей при нормальном давлении.

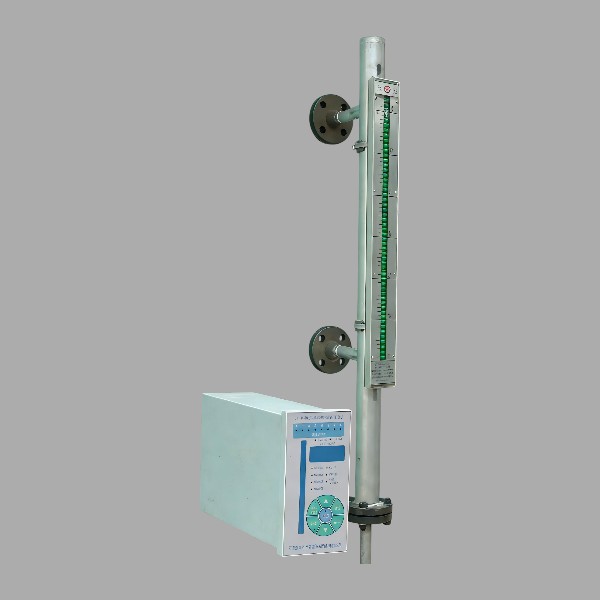

Магнитный поплавковый уровнемер (среднего и низкого давления фотоэлектрического типа)
1、Магнитный поплавковый уровнемер (среднего и низкого давления фотоэлектрического типа) производства нашей компании обладает высокой герметичностью. Измеряемая среда полностью изолирована от отображающего устройства, риск утечки отсутствует. Прибор особенно подходит для измерения уровня воды, а также уровня жидких, токсичных, вредных и сильнокоррозионных сред. 2、Оснащён красно-зелёным индикаторным механизмом: при повышении уровня отображается зелёный цвет, при понижении — красный. Граница между красным и зелёным полями чётко различима. Для считывания показаний непосредственно на месте не требуется источника питания, отображение информации является наглядным. 3、Корпус магнитного поплавкового уровнемера (среднего и низкого давления фотоэлектрического типа) выполнен из нержавеющей стали 304, а поплавок — из титанового сплава TA2. Изделие отличается высокой коррозионной стойкостью и механической прочностью, что обеспечивает повышенную долговечность.
Прибор контроля уровня жидкости
1、Прибор контроля уровня жидкости может также применяться для контроля уровня воды (жидкости) в нефтяной, химической и других отраслях промышленности, что свидетельствует о его широкой применимости. 2、Благодаря принципу оптической рефракции в сочетании с LED-холодным источником света граница раздела сред отображается чётко и контрастно, что делает показания интуитивно понятными и лёгкими для считывания. 3、Наш прибор контроля уровня жидкости комплектуется промышленной системой цветного телевизионного контроля, что позволяет осуществлять дистанционный мониторинг уровня воды из диспетчерской.

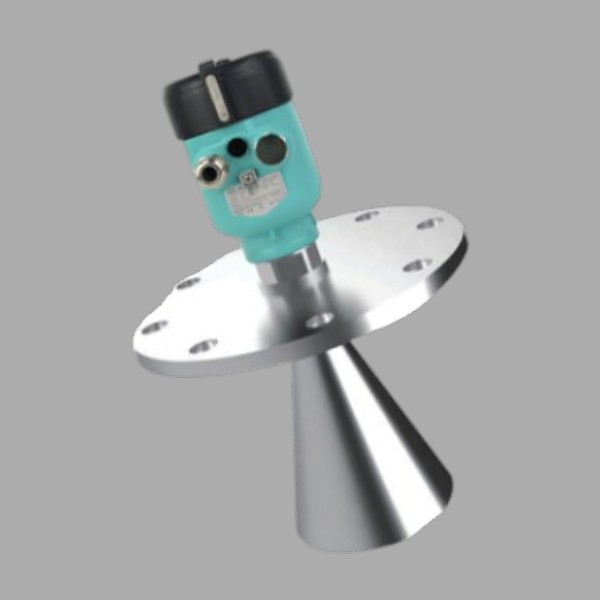

Радарный уровнемер
1、Радарный уровнемер использует передовую технологию радарных импульсов, обеспечивая точное определение поверхности жидкости или твёрдых веществ со стабильными и надёжными результатами измерений. 2、Продукт предлагает различные типы зондов (стержневой, тросовый, байпасная камера) и варианты монтажа, что позволяет гибко адаптироваться к разным конструкциям резервуаров. 3、Радарный уровнемер имеет взрывозащищённое исполнение, обеспечивающее безопасность работы во взрывоопасных средах.
Система телевизионного контроля факела в топке котла
1、Система телевизионного контроля факела в топке котла обеспечивает панорамный обзор топочной камеры, позволяя чётко наблюдать за состоянием горения факела и работой горелочных устройств. 2、Приводное устройство гарантирует плавное перемещение оптической системы; фильтрация подаваемого воздуха обеспечивает чистоту объектива; модульная конструкция упрощает монтаж и техническое обслуживание. 3、Система оснащена функциями автоматической сигнализации и защиты, позволяющими при нештатных ситуациях автоматически обеспечивать сохранность оборудования, и поддерживает возможность удалённого мониторинга.
Магнитный поплавковый уровнемер (высокого давления)
1、Магнитный поплавковый уровнемер (высокого давления) подходит для измерения уровня токсичных, вредных и сильнокоррозионных сред в условиях высоких температур и высокого давления. 2、Магнитный поплавковый уровнемер (высокого давления) обладает широким диапазоном измерений и обеспечивает непрерывное измерение уровня на всём протяжении без наличия мёртвых зон. Оператор может постоянно отслеживать изменения уровня, что исключает скрытые опасности, связанные с наличием визуальных мёртвых зон. 3、Магнитный поплавковый уровнемер (высокого давления) отличается превосходной стойкостью к высоким температурам и высокому давлению. При воздействии высоких температур магнит не теряет своих свойств, а поплавок не деформируется, что гарантирует длительную стабильную работу изделия.

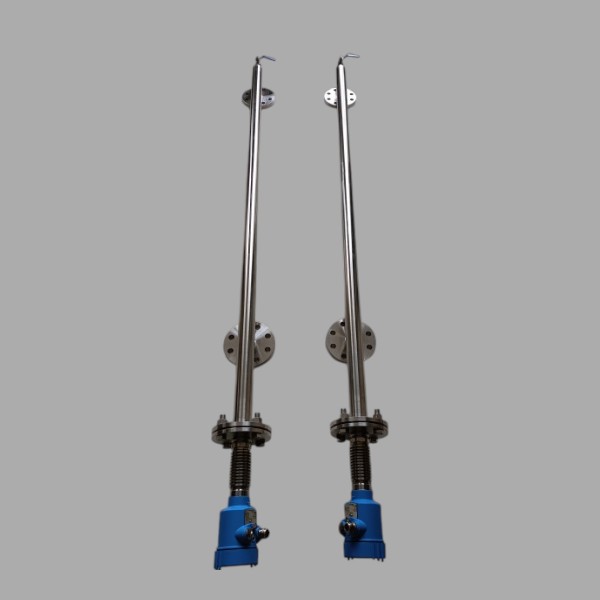

Волноводный радарный уровнемер
1、Волноводный радарный уровнемер отличается простотой монтажа, низкими эксплуатационными расходами и высокой точностью (±2 мм). 2、Продукт поддерживает установку сверху, через байпасную камеру или измерительную камеру, имеет компактную конструкцию, удобен для обслуживания на месте. 3、Волноводный радарный уровнемер не подвержен влиянию пара, пены, пыли и изменений плотности, обеспечивая стабильное измерение даже для сред с низкой диэлектрической проницаемостью.

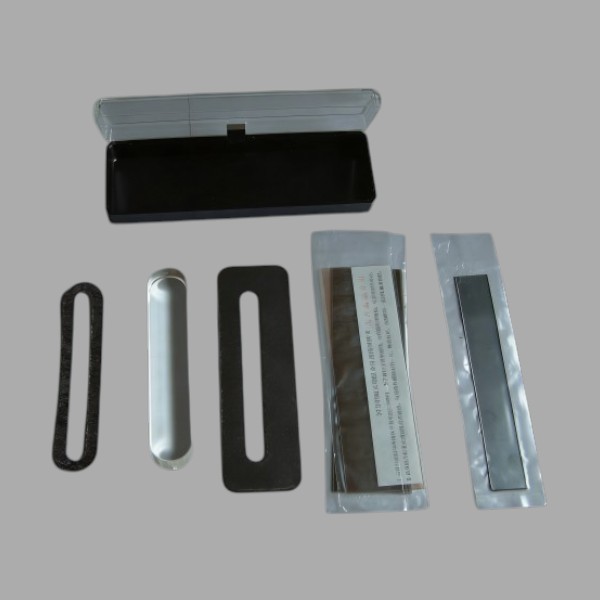

Уплотнительный комплект для беспросветного двухцветного водоуказательного прибора
1、Уплотнительный комплект для беспросветного двухцветного водоуказательного прибора изготовлен из натурального или искусственного слюдяного листа, графитовой композитной прокладки и алюмосиликатного стекла, обладает высокой термостойкостью, прочностью под давлением и отличной светопропускной способностью. 2、Многослойная уплотнительная конструкция и амортизирующая прокладка эффективно выдерживают давление пара, предотвращают утечки и повреждение стекла, повышая безопасность работы котла. 3、Каждый уплотнительный комплект используется однократно и подлежит замене в течение профилактического обслуживания (каждые 6 месяцев), обеспечивая стабильную работу в течение длительного времени.

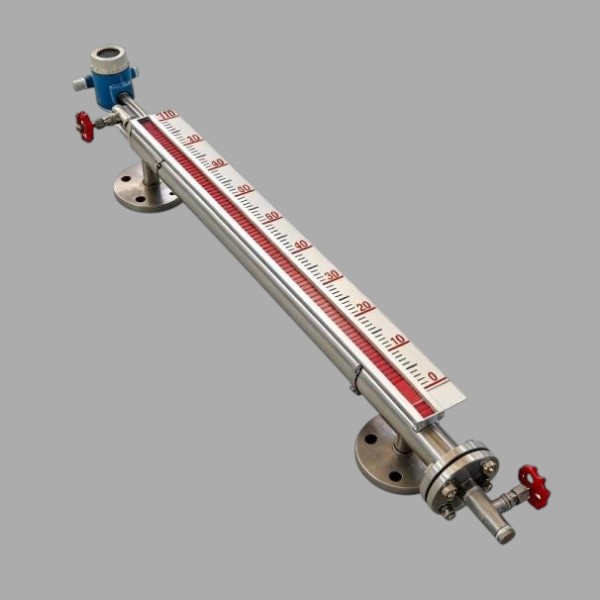

Магнитострикционный уровнемер
1、Магнитострикционный уровнемер использует принцип магнитострикционного измерения, обеспечивая высокоточный контроль уровня с надёжными и точными данными. 2、Устройство способно одновременно измерять уровень, границу раздела сред и температуру, а также поддерживает функцию сигнализации, повышая интеграцию системы и эффективность применения. 3、Измерение осуществляется за счёт взаимодействия магнитного поплавка и волновода без механического контакта и износа, что значительно повышает стабильность оборудования и срок его службы.

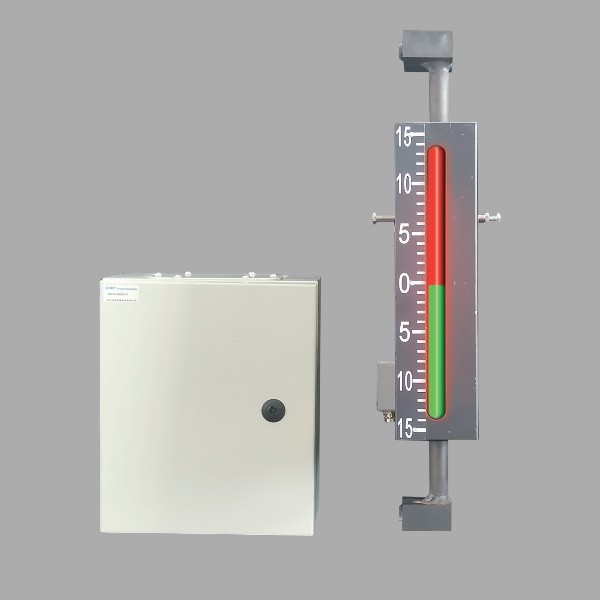

Пластинчатый одноцветный (двухцветный) уровнемер уровня жидкости
1、Пластинчатый одноцветный (двухцветный) уровнемер уровня жидкости имеет конструкцию прямого отсчёта, обеспечивая непрерывное и чёткое отображение уровня, что позволяет персоналу на месте быстро оценивать состояние уровня. 2、Общая конструкция изделия продумана, смотровые окна расположены с минимальными зазорами, что эффективно сокращает мёртвые зоны индикации и гарантирует непрерывность и стабильность отображения уровня. 3、Конструкция пластинчатого одноцветного (двухцветного) уровнемера уровня жидкости отличается простотой и рациональностью, предусмотрены гибкие способы монтажа, а объём ежедневного обслуживания невелик, что способствует снижению эксплуатационных расходов.

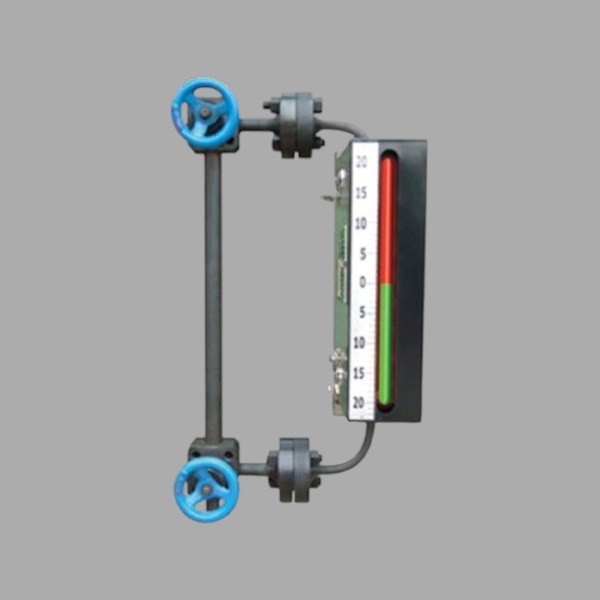

Слюдяной двухцветный уровнемер (тип Y2)
1、Слюдяной двухцветный уровнемер (тип Y2) использует передовую технологию двухцветного отображения, которая позволяет четко различать паровую и жидкую фазу, обеспечивая высокоточное измерение уровня жидкости. 2、Благодаря перекрестному расположению окон в два ряда исключаются “слепые зоны” между окнами корпуса, что обеспечивает непрерывное отображение уровня и повышает качество наблюдения. 3、Слюдяной двухцветный уровнемер (тип Y2) обладает эффективной функцией самоочистки, предотвращающей накопление загрязнений и поддерживающей чистоту наблюдательного окна.

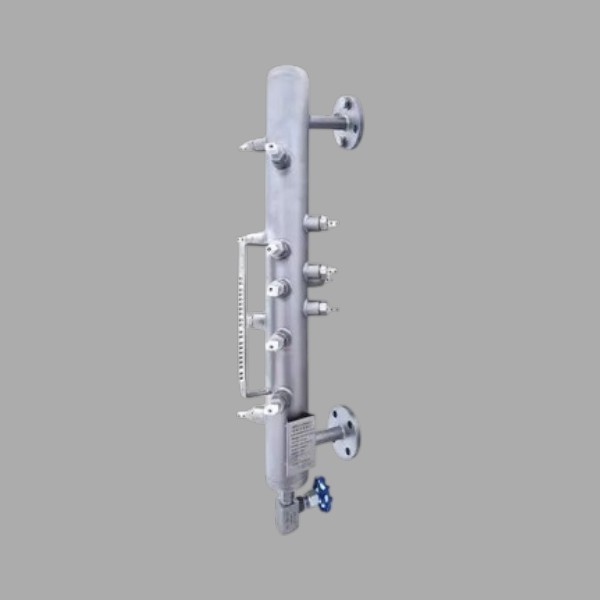

Электродный уровнемер
1、Электродный уровнемер основан на отработанном принципе измерения уровня, отличается продуманной конструкцией и сохраняет стабильную работу в сложных условиях эксплуатации. 2、Выходной сигнал электродного уровнемера стабилен, легко распознаётся и обрабатывается системами, что обеспечивает единство локального и удалённого мониторинга. 3、Прибор применим для различных промышленных сред и режимов работы, удовлетворяя потребности в измерении уровня во многих отраслях.

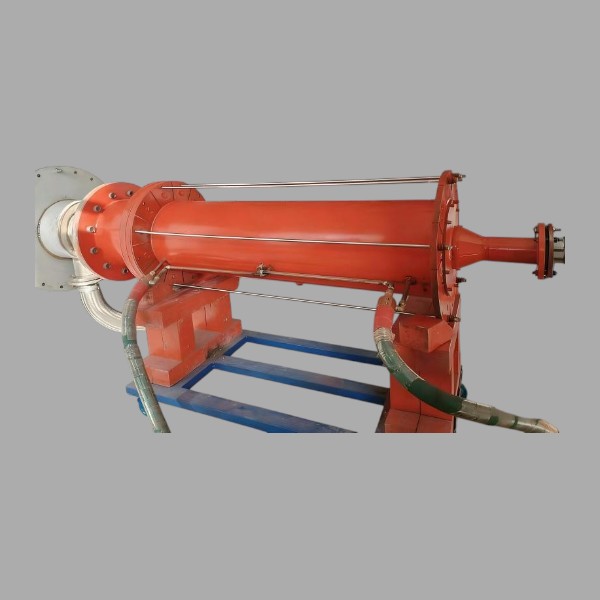

Регулируемая спиральная безмасляная угольная горелка для обжига котла
1、Регулируемая спиральная безмасляная угольная горелка для обжига котла использует угольный порошок или биотопливо вместо жидкого топлива, обеспечивая эксплуатационные расходы на уровне одной восьмой от стоимости жидкого топлива. 2、Продукт использует многоступенчатую подачу воздуха и конструкцию сжигания в восстановительной атмосфере, что обеспечивает низкие выбросы NOx и повышенную экологичность. 3、Регулируемая спиральная безмасляная угольная горелка для обжига котла имеет широкую область применения: котлы, печи, плавильные и обжиговые установки, переработка опасных отходов, а также регулирование пиковых нагрузок угольных котлов.
Система телевизионного контроля уровня воды в котле
1、Система телевизионного контроля уровня воды в котле использует полностью цифровую архитектуру, обеспечивая мгновенное отображение уровня воды в барабане котла и других ключевых объектов на месте, гарантируя точность и наглядность данных. 2、Продукт поддерживает использование сетевых или аналоговых камер, а также различные комбинации объективов и поворотных устройств, что позволяет гибко настраивать систему в соответствии с требованиями заказчика. 3、Система оснащена высококачественными мониторами и контроллерами, поддерживает синхронную видеозапись и обработку изображений, обеспечивая долгосрочное хранение важных данных.

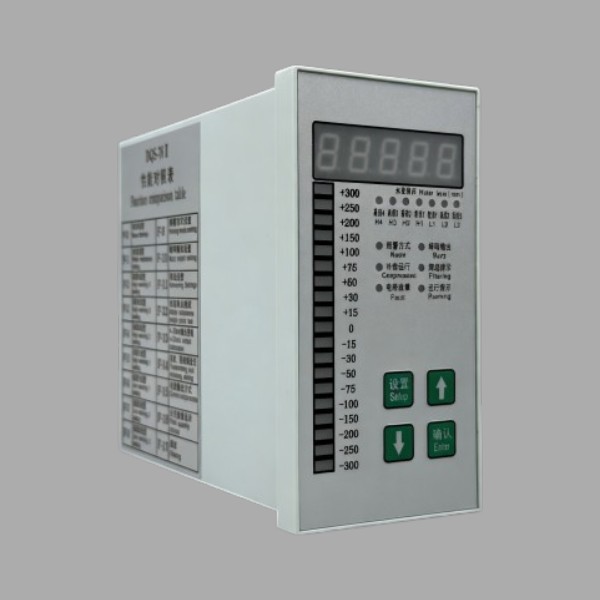

Вторичный прибор для электродного уровнемера воды
