Продукция

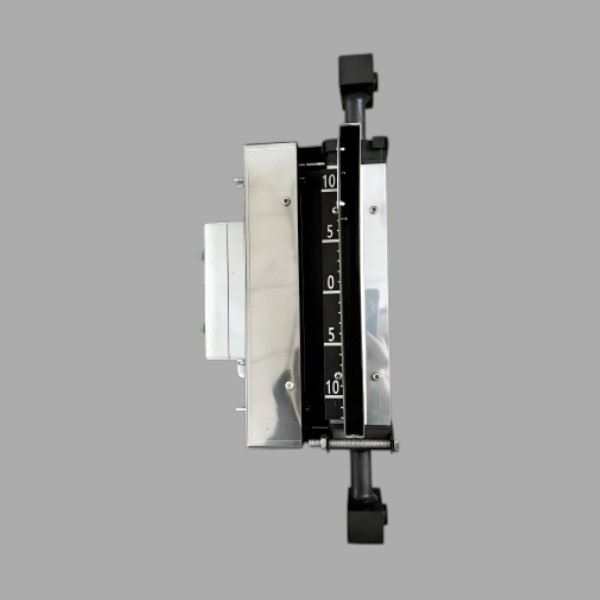

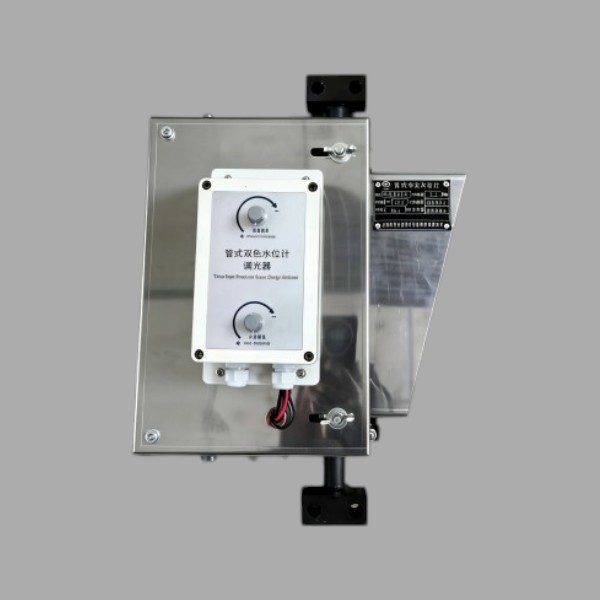

Трубчатый одноцветный (двухцветный) уровнемер уровня жидкости
1、Трубчатый одноцветный (двухцветный) уровнемер уровня жидкостиоснован на проверенных принципах оптического отображения и надёжной механической конструкции, что обеспечивает непрерывную и наглядную индикацию уровня жидкости.
2、Конструкция трубчатого типа отличается продуманной геометрией, высокой общей прочностью и хорошей герметичностью, что позволяет устройству стабильно работать в таких сложных условиях, как высокие температуры и давления.
3、Трубчатый одноцветный (двухцветный) уровнемер уровня жидкостиобладает высокой ударной прочностью и коррозионной стойкостью; при использовании с дополнительными устройствами позволяет обеспечить более высокий уровень безопасности при мониторинге.
Описание
маркер
Основные технические параметры:
Трубчатый одноцветный (двухцветный) уровнемер уровня жидкости представляет собой прибор прямого отсчёта, предназначенный для контроля уровня жидкости в барабанах котлов и различных напорных ёмкостях. Применяется в энергетической, химической, металлургической и других отраслях промышленности. Принцип работы основан на оптическом преломлении и пропускании света, благодаря чему наглядно отображается состояние уровня жидкости внутри ёмкости, что позволяет оперативному персоналу в реальном времени наблюдать и оценивать ситуацию. Одноцветная версия отличается простой конструкцией и широкой областью применения; двухцветная версия использует принцип оптического разделения цветов, при котором паровая и жидкая фазы отображаются разными цветами, что особенно полезно в условиях, требующих высокой чёткости наблюдения.
Преимущества продукции

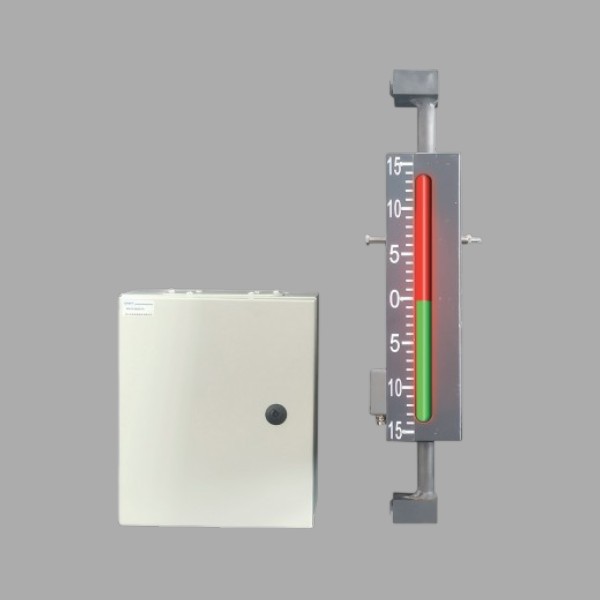

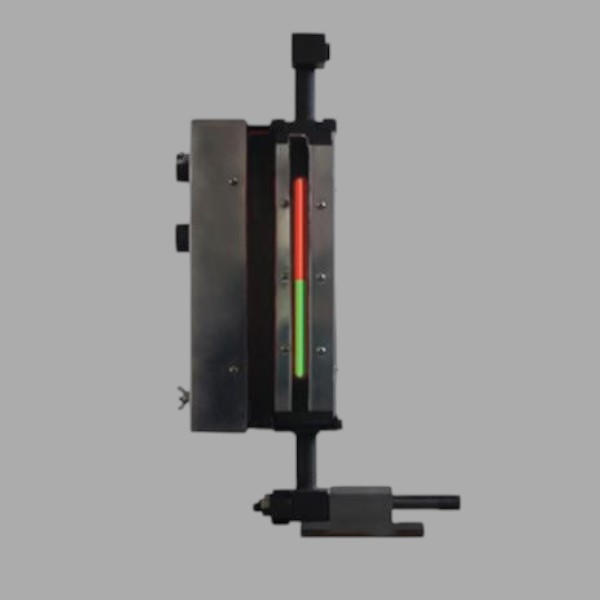

1、Двухцветная индикация позволяет эффективно различать паровую и жидкую фазы, повышая точность определения уровня жидкости; одноцветная версия имеет простую конструкцию и подходит для обычных технологических условий.
2、Продуманная конструкция обеспечивает простоту ежегодного обслуживания; замена ключевых компонентов не вызывает затруднений, что позволяет эффективно снизить эксплуатационные расходы.
3、Устройство подходит для различных уровней давления и сложных технологических сред; возможен гибкий подбор модификаций в соответствии с требованиями конкретного объекта, что позволяет удовлетворять потребности различных отраслей промышленности.
Основные технические параметры:
Трубчатый одноцветный указатель уровня жидкости:
| Модель
|
B43X-1.6-G | B43X-2.5-G | B43H-2.5-G | B43H-4.0-G | B43H-6.4-G | B43 H-10-G
|
| Рабочее давление (МПа) | 1.0
|
1.0
|
1.6
|
2.5
|
4.0
|
5.0
|
| Рабочая температура (°C) | Температура насыщенного пара | |||||
| Номинальное давление (МПа) | 1.6 | 2.5 | 2.5 | 4.0 | 6.4 | 10 |
| Видимая длина (мм) | 2 0 0、3 4 0、4 0 0 | 340、400 | ||||
| Стандартное расстояние между центрами паровідводящих патрубков (мм) | 440、600、800，Изготавливается по заказу клиента | 600、800 | ||||
| Размеры стеклянной трубки (мм) | Ø20×260、Ø20×400、Ø20×460 | Ø20×400
Ø20×460 |
||||
| Модель клапана | X43X-2.5
|
J44H-10 | J44H-10/2 | |||
| Стандарты на фланцы | J B/T 8 2-9 4 D N 2 5 | J B/T 8 2-9 4 D N 2 0 | ||||
| Сфера применения | Промышленные котлы, котлы для малых электростанций и другие сосуды под давлением | |||||
Трубчатый двухцветный указатель уровня жидкости:
| Модель | B49H-2.5/2-G | B49H-4.0/2-G | B49H-6.4/2-G B | B49H-10/2-G |
| Рабочее давление (МПа) | ≤1.6 | ≤1.6 | ≤4.0 | ≤5.0 |
| Рабочая температура (°C) | Температура насыщенного пара | |||
| Номинальное давление (МПа) | 2.5 | 4.0 | 6.4 | 10 |
| Видимая длина (мм) | 200、340、400 | 340、400 | ||
| Расстояние между центрами в стандартных соединениях для подачи пара (мм) | 440、600、800，Изготавливается по заказу клиента
|
600、800 | ||
| Размеры кварцевой трубки (мм) | Ø26×260、Ø29×400、Ø29×460
|
Ø26×400
Ø26×460 |
||
| Стандарты на фланцы | JB/T 81-94
DN25（Серия 2） |
JB/T 82.2-94
DN25B（Серия 2） |
JB/T 82.2-94
DN20B（Серия 2） |
|
| источник света | Светодиодный блок питания с входным напряжением 220 В, 50 Гц и выходным напряжением 5 В/20 Вт | |||
| Стандарты производства | JB4268-1999 | |||
| Сфера применения | На промышленных котлах, котлах малых электростанций и других сосудах под давлением | |||
| Способы мониторинга | Визуальный контроль непосредственно на месте или дистанционное наблюдение с помощью цветной промышленной телевизионной системы | |||
Часто задаваемые вопросы (FAQ):
В1: Для каких условий эксплуатации подходит данный продукт?
О1: Продукт подходит для контроля уровня в котлах, баках и различных сосудах под давлением в энергетической, химической, нефтяной и других отраслях промышленности. Прибор стабильно работает в условиях высоких температур, высокого давления и в средах с определённой коррозионной активностью, обладая высокой адаптивностью.
В2: В чём разница между одноцветным и двухцветным указателями уровня жидкости?
О2: Их конструктивные принципы в основном одинаковы. Основное различие заключается в способе отображения. Одноцветный указатель отображает уровень жидкости одним цветом. Двухцветный указатель позволяет различать паровую и жидкую фазы, делая границу уровня жидкости более чёткой. Пользователь может выбирать прибор в зависимости от требований к визуальному контролю на объекте.
В3: Насколько надёжна герметичность продукта?
О3: При проектировании оборудования особое внимание уделено уплотнительной конструкции. Соединения в ключевых зонах обладают высокой герметичностью, что эффективно предотвращает утечки и обеспечивает длительную стабильную работу.
О компании:
ООО «Чанчуньский приборный завод программного управления котлами» основано в 1980 году и является специализированным предприятием по разработке, производству и продаже промышленных приборов для измерения уровня жидкости. Продукция широко применяется в энергетике, химической, нефтяной и топливно-энергетической отраслях. Компания на протяжении многих лет стремится предоставлять клиентам надёжные решения для контроля уровня, накопив значительный технический опыт и множество успешных внедрений. В настоящее время в штате предприятия числится 143 сотрудника, включая 88 руководителей и специалистов различного профиля. Имеется более 100 единиц компьютерной и вспомогательной техники, а также более 100 единиц металлообрабатывающего, сварочного, контрольно-измерительного и испытательного оборудования, включая обрабатывающие центры с ЧПУ, токарные, фрезерные и сварочные станки с ЧПУ.
Сертификат EAC:
Рынок и репутация:
Продукция компании поставляется в качестве комплектующих почти на тысячу тепловых электростанций и котлостроительных заводов в Китае, а также экспортируется в составе оборудования в более чем 10 стран, включая Индию, Иран, Пакистан, Индонезию, Судан и другие. Пользуется высокой репутацией на внутреннем и внешнем рынках. В настоящее время продукция компании активно внедряется в нефтяной, химической, металлургической и строительной отраслях.
Производственные мощности и минимальный объём заказа:
Компания располагает стандартизированным тяжёлым производственным комплексом и специализированными линиями. Годовая производственная мощность по всем категориям продукции превышает 5000 комплектов, а годовой выпуск различных приборов достигает более 800 единиц, что гарантирует стабильное выполнение крупных заказов, поставок для масштабных проектов и долгосрочных контрактов. Минимальный заказ — от 1 комплекта как для стандартной серийной продукции, так и для заказных приборов или изделий специальных спецификаций.. Также возможны пробные заказы малых партий и поставки под конкретные проекты, что позволяет гибко удовлетворять потребности различных клиентов.
Сроки поставки и гарантия качества:
Срок поставки зависит от типа продукции: товары со склада обычно отгружаются в течение 7–15 дней; стандартные заказы на серийную продукцию — 20–30 дней; заказные изделия или крупные комплекты оборудования — обычно 30–60 дней. Конкретные сроки могут быть согласованы и скорректированы в зависимости от срочности проекта. На всю продукцию предоставляется гарантия — 1 год. При соблюдении правил монтажа и обслуживания расчётный срок службы прибора составляет не менее 4 лет.
